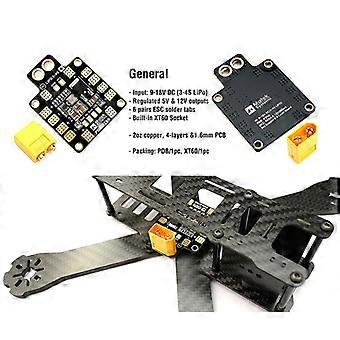

تفسير: المواد: لوحة الدوائر اللون كما هو موضح حجم اللوح: 5.2 سم * 3.6 سم * 0.3 سم وزن اللوح: 7.5 جرام (بما في ذلك 11 جرام) 2 أوقية من النحاس ، 4 طبقات و 1.6 مم ثنائي الفينيل متعدد الكلور مقبس XT60 مدمج خفيف وللاستخدام المكثف تركيب سريع وسهل إجمالي 6 أزواج من علامات تبويب لحام ESC مناسبة لإطار النوع H أو X مؤشرات LED للإخراج 5 فولت و 12 فولت وتحمل ماس كهربائى عام: نطاق جهد الإدخال (عملية LiPo 3S-4S): 9-18 فولت تيار مستمر المخرجات المنظمة: مخرجات 5 فولت و 12 فولت مخرجات ESC: التيار المستمر: 25A * 4 أو 15A * 6 التيار (10 ثوان / دقيقة): 30A * 4 أو 20A * 6 إخراج BEC 5V: مصممة من أجل: أجهزة استقبال RC وأجهزة التحكم في الطيران و OSD و Servos وضع BEC: خطي الجهد: 5.0 +/- 0.1VDC التيار المستمر: 2 أمبير (بحد أقصى 2.5 أمبير 10 ثوان / دقيقة) تموج الإخراج: 40 مللي فولت (VIn = 16V ، VOut = 5V@2A الحمل) تحمل ماس كهربائى: 5 ثوان / دقيقة إخراج BEC 12V: مصمم من أجل: كاميرا فيديو TX أو FPV مع منظم خطي وضع BEC: خطي البطارية المقترحة: 4S LiPo (13 ~ 18 فولت تيار مستمر) الجهد: 12.0 +/- 0.3VDC التيار المستمر: 500 مللي أمبير (بحد أقصى 0.8 أمبير 5 ثوان / دقيقة) تحمل ماس كهربائى: 2 ثانية / دقيقة محتويات العبوة: 1 * مجلس PDB 1 * موصل XT60 1. تم تصميم PDB-XT60 لتوفير أعلى أداء وموثوقية في ثنائي الفينيل متعدد الكلور 36 * 52 مم و 4 طبقات. يوزع 2.It الطاقة من حزمة LiPo إلى 6 ESCs ، بالإضافة إلى توفير مخرجات DC 5V متزامنة ومنظمة ومنظمة خطية DC 12V لتشغيل الكاميرات ، والماكينات ، وجهاز استقبال RC ، وأجهزة التحكم في الطيران ، وأجهزة إرسال الفيديو ، ومصابيح LED ، إلخ. 3. يوفر PDB-XT60 قابس XT60 أصلي لتوصيل حزمة LiPo بسهولة. 4.4 طبقة لوحة ثنائي الفينيل متعدد الكلور ، طاقة التيار العالي والتقسيم الطبقي BEC ، تجنب الاضطراب الأرضي BEC الطاقة الحالية ؛ 5. هذه اللوحة تجعل الأسلاك لطيفة ، مع مكافأة وجود خيار XT60. مكدسة مباشرة فوق CC3D مع مساحة كبيرة.
